توضیحات
**کلید حرارتی اشنایدر (Schneider Electric)** عمدتاً به دو دسته اصلی اشاره دارد:
1. **کلید حرارتی-مغناطیسی محافظ موتور (MPCB)** سری TeSys GV (محبوب‌ترین در ایران)
2. **رله حرارتی اضافه بار (Thermal Overload Relay)** سری TeSys LRD / LR9

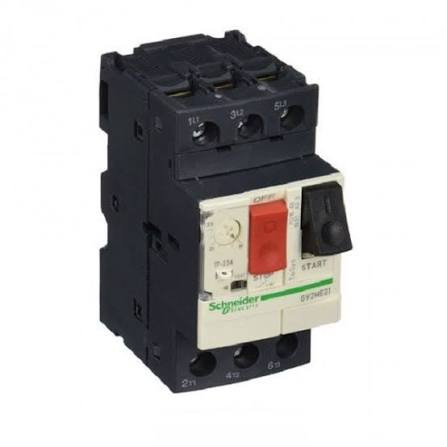

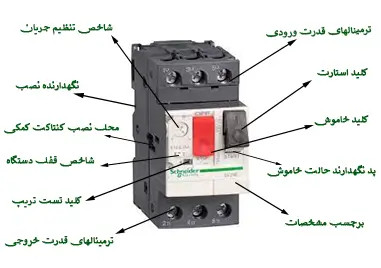

### ۱. کلید حرارتی-مغناطیسی سری TeSys GV (محافظ موتور)
این کلیدها حفاظت همزمان در برابر **اضافه‌بار (حرارتی)** و **اتصال کوتاه (مغناطیسی)** را فراهم می‌کنند و قابلیت قطع دستی دارند.
#### سری‌های اصلی:
| سری | رنج جریان تقریبی | توان موتور تقریبی (۴۰۰ ولت) | ویژگی‌های کلیدی | قدرت قطع تقریبی (۴۱۵ ولت) |
|-----|------------------|-----------------------------|-----------------|---------------------------|
| **GV2ME / GV2P** | ۰٫۱ تا ۳۲ آمپر | تا ۱۵ کیلووات | فشرده، شستی یا دسته دوار، حساسیت به قطع فاز | تا ۱۰۰ کیلوآمپر |
| **GV3P** | ۹ تا ۸۰ آمپر | تا ۳۷–۴۵ کیلووات | EverLink terminals، مناسب جریان متوسط | تا ۱۰۰ کیلوآمپر |
| **GV4 / GV5 / GV7** | تا ۲۲۰–۶۳۰ آمپر | تا ۱۱۰ کیلووات و بالاتر | الکترونیکی یا ترکیبی، برای بارهای سنگین | ۶۵–۱۰۰ کیلوآمپر (بسته به مدل) |

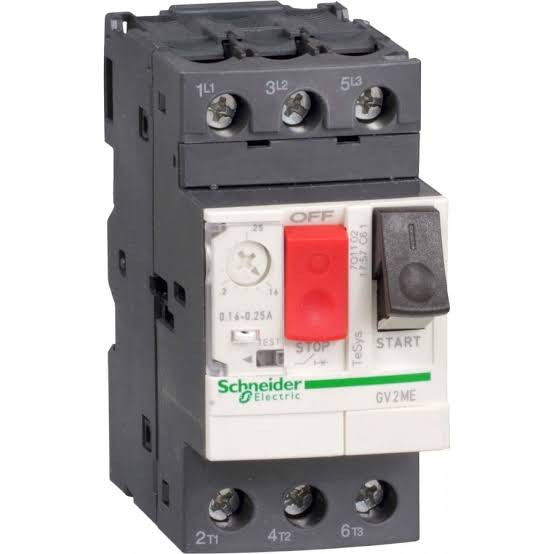

#### جدول رنج رایج سری GV2ME (پرطرفدارترین):
| مدل | رنج تنظیم حرارتی (A) | توان موتور تقریبی (۴۰۰V) |
|-----|----------------------|--------------------------|
| GV2ME01 | ۰٫۱۰ – ۰٫۱۶ | تا ۰٫۰۶ kW |
| GV2ME02 | ۰٫۱۶ – ۰٫۲۵ | تا ۰٫۰۹ kW |
| GV2ME03 | ۰٫۲۵ – ۰٫۴۰ | تا ۰٫۱۲ kW |
| GV2ME04 | ۰٫۴۰ – ۰٫۶۳ | تا ۰٫۱۸ kW |
| GV2ME05 | ۰٫۶۳ – ۱ | تا ۰٫۳۷ kW |
| GV2ME06 | ۱ – ۱٫۶ | تا ۰٫۵۵ kW |
| GV2ME07 | ۱٫۶ – ۲٫۵ | تا ۰٫۷۵ kW |
| GV2ME08 | ۲٫۵ – ۴ | تا ۱٫۱–۱٫۵ kW |
| GV2ME10 | ۴ – ۶٫۳ | تا ۲٫۲ kW |
| GV2ME14 | ۶ – ۱۰ | تا ۴ kW |
| GV2ME16 | ۹ – ۱۴ | تا ۵٫۵ kW |
| GV2ME20 | ۱۳ – ۱۸ | تا ۷٫۵ kW |
| GV2ME21/22 | ۱۷ – ۲۵ | تا ۱۱ kW |
| GV2ME32 | ۲۳ – ۳۲ | تا ۱۵ kW |
**ویژگی‌های مشترک سری GV:**
- تکنولوژی تریپ: TM-D (حرارتی-مغناطیسی)
- تعداد پل: ۳ پل
- ولتاژ کاری: تا ۶۹۰ ولت AC
- حساسیت به قطع فاز
- کلاس تریپ معمولاً ۱۰
- درجه حفاظت: IP20
- عمر مکانیکی: حدود ۵۰٬۰۰۰ تا ۱۰۰٬۰۰۰ سیکل (بسته به مدل)
- دمای کاری: معمولاً ۲۰- تا ۶۰ درجه سانتی‌گراد
### ۲. رله حرارتی اضافه بار سری TeSys LRD (نصب روی کنتاکتور)
این‌ها فقط حفاظت حرارتی (بی‌متال) دارند و معمولاً زیر کنتاکتورهای TeSys D نصب می‌شوند.
- **رنج جریان**: ۰٫۱ تا حدود ۱۵۰ آمپر (مدل‌های بالاتر الکترونیکی)
- **کلاس تریپ**: ۱۰A یا ۲۰
- **کنتاکت کمکی**: ۱NO + ۱NC
- **جبران دما**: ۲۰- تا ۶۰ درجه
- **حساسیت به قطع فاز**: بله
- سازگار با کنتاکتورهای LC1D
مدل‌های نمونه: LRD07 (۱٫۶–۲٫۵A)، LRD10 (۴–۶A)، LRD32 (۲۳–۳۲A) و غیره.
### نکات مهم انتخاب
- مبنای اصلی انتخاب: **جریان پلاک موتور (FLA)** — رنج کلید باید جریان نامی موتور را پوشش دهد و پیچ تنظیم روی مقدار نامی (یا کمی بالاتر) تنظیم شود.
- برای موتورهای با راه‌اندازی سنگین، کلاس تریپ بالاتر (۲۰) یا مدل الکترونیکی مناسب‌تر است.
- سری‌های الکترونیکی (LR9، TeSys Giga) دقت بالاتر و قابلیت تنظیم کلاس قطع دارند.
برای مشخصات دقیق‌تر یک مدل خاص (مثلاً GV2ME14 یا LRD32)، کد مدل را بفرستید تا جزئیات کامل‌تر ارائه شود. اطلاعات بر اساس کاتالوگ‌ها و منابع رسمی اشنایدر و فروشندگان معتبر گردآوری شده است.
