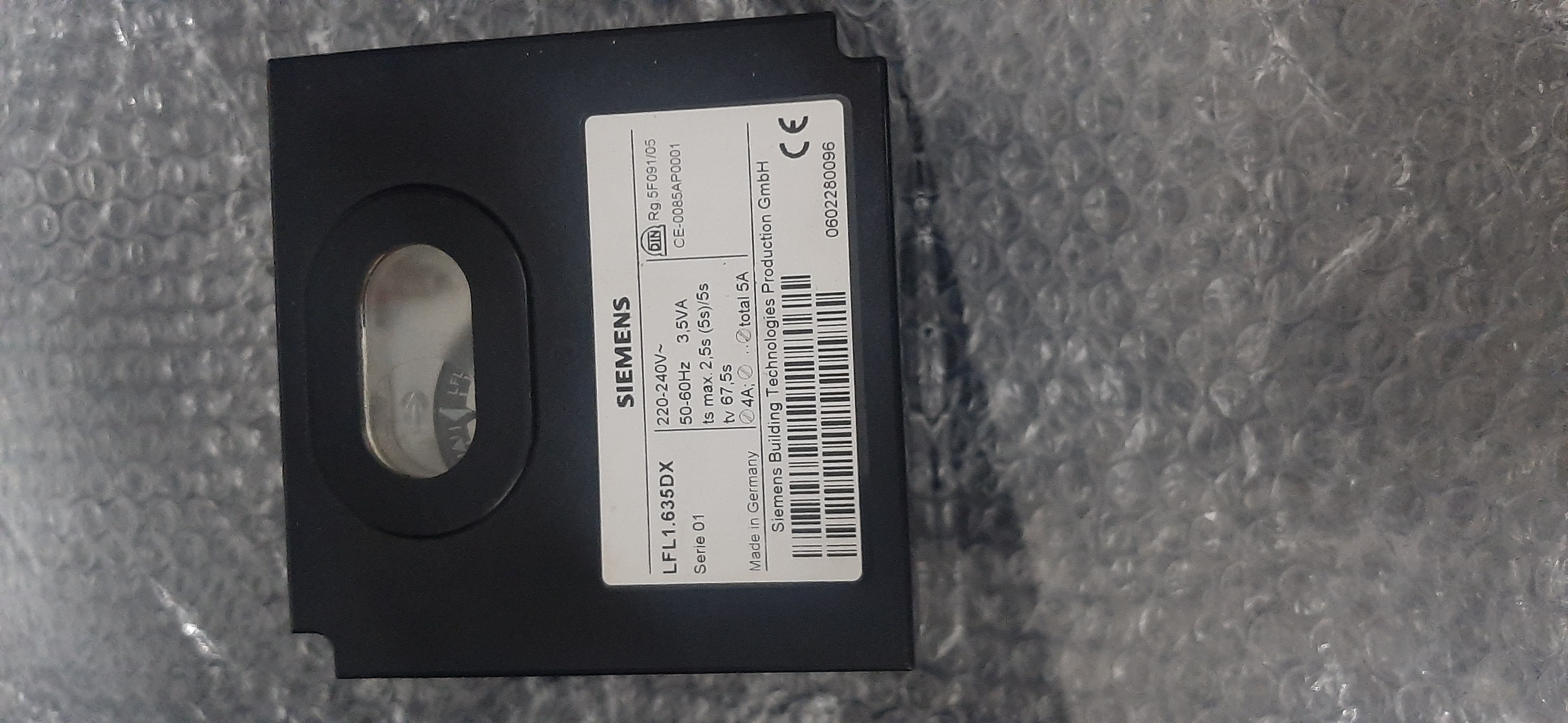

نقد و بررسی رله مشعل زیمنس LFL635

رله LFL635 (یا LFL1.635) یکی از حرفه‌ای‌ترین رله‌های کنترل مشعل صنعتی ساخت زیمنس آلمان است. این رله در سیستم‌های احتراق صنعتی بزرگ مثل دیگ بخار، بویلر، کوره صنعتی و مشعل‌های گازی و گازوئیلی استفاده می‌شود.

در ادامه یک بررسی کامل فنی و تجربی (مزایا، معایب، کاربرد و ارزش خرید) می‌دهم:

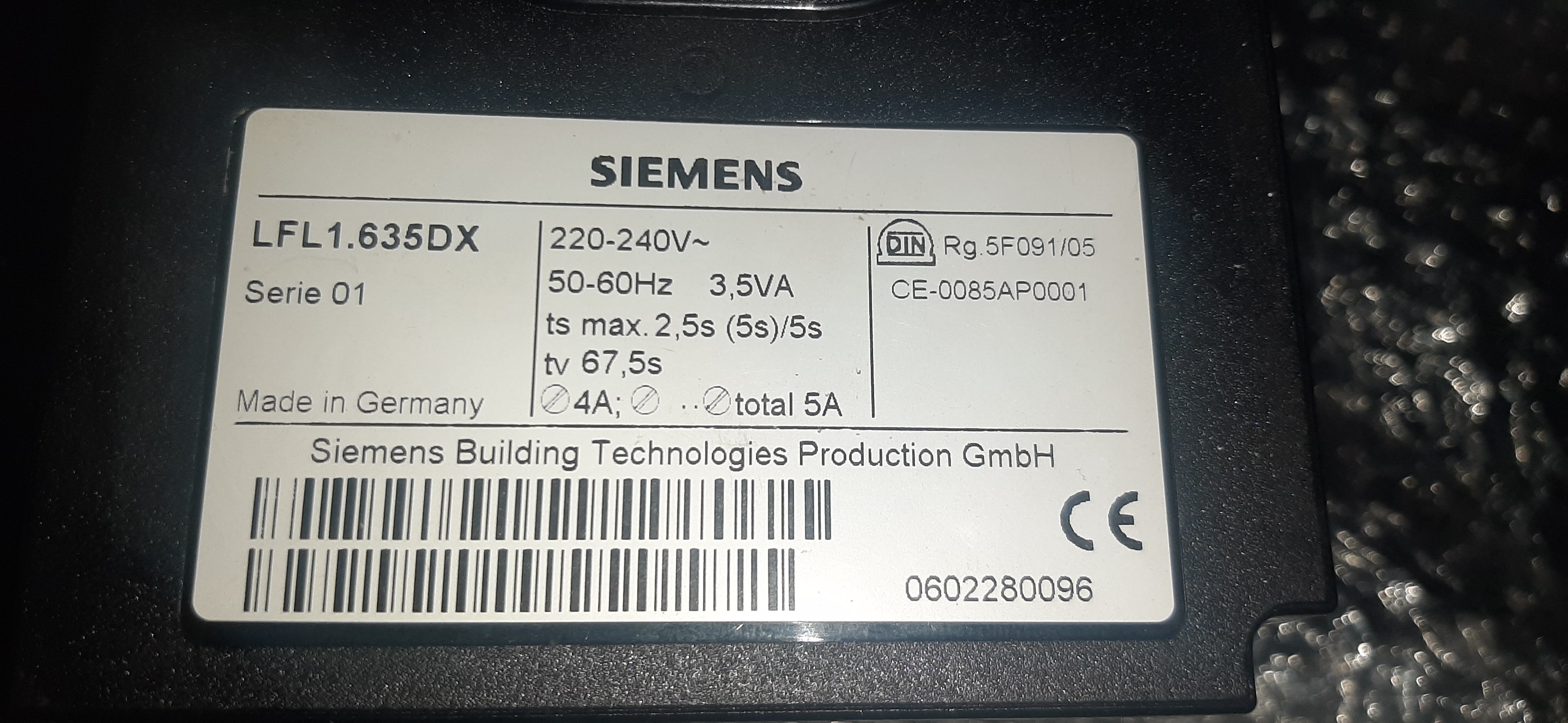

مشخصات فنی اصلی LFL635

ولتاژ کاری: 110 یا 220–230 ولت AC
کاربرد: مشعل گازی، گازوئیلی یا دوگانه‌سوز صنعتی
تشخیص شعله با:
- فتوسل UV
- یا پراب یونیزاسیون
حفاظت استاندارد: IP40
مناسب برای مشعل‌های متوسط تا بزرگ صنعتی
کنترل کامل مراحل:
- پیش‌تهویه
- جرقه
- ایجاد شعله
- نظارت شعله
- قطع در خطا

مزایا (نقاط قوت)

1. ایمنی بسیار بالا

اگر شعله تشکیل نشود → سیستم را قطع می‌کند
اگر شعله در حین کار قطع شود → بلافاصله مشعل را خاموش می‌کند
جلوگیری از انفجار یا تجمع گاز

این مهم‌ترین مزیت LFL است.

2. بسیار صنعتی و قابل اعتماد

ساخت آلمان
عمر کاری بالا (معمولاً 10–20 سال)
مناسب برای شرایط سخت صنعتی

در موتورخانه‌های بزرگ و بویلرها بسیار رایج است.

3. کنترل کامل سیکل احتراق

این رله تمام مراحل را مدیریت می‌کند:

پیش تهویه
استارت فن
جرقه
باز شدن شیر گاز
تایید شعله
ادامه کار

بدون PLC هم قابل استفاده است.

4. سازگار با مشعل‌های بزرگ

برخلاف رله‌های کوچک مثل LMO، این مدل مناسب:

مشعل‌های بالای 100 kW
دیگ بخار صنعتی
کوره صنعتی

5. سیستم Lockout حرفه‌ای

در صورت خطا:

مشعل را قفل می‌کند
تا ریست دستی اجازه استارت نمی‌دهد

این ویژگی بسیار مهم برای ایمنی است.

معایب (نقاط ضعف)

1. قیمت بالا

از حدود 65تا 60 میلیون تومان (در ایران)

گران‌تر از مدل‌های ساده‌تر مثل:

2. تکنولوژی قدیمی‌تر نسبت به مدل‌های جدید

این مدل:

الکترومکانیکی
تایمر داخلی مکانیکی

در حالی که مدل‌های جدید مثل LME دیجیتال هستند.

3. حساس به کیفیت برق

نوسان ولتاژ زیاد می‌تواند باعث:

خطای کاذب
Lockout اشتباه

شود.

4. نیاز به پایه مخصوص (Base)

نصب فقط روی سوکت مخصوص خودش انجام می‌شود.

کاربردهای واقعی (در صنعت)

استفاده می‌شود در:

بویلر بخار صنعتی
دیگ روغن داغ
کوره صنعتی
مشعل‌های توان بالا
موتورخانه‌های بزرگ

مقایسه با مدل‌های دیگر زیمنس

مدل	کاربرد	سطح
LMO	مشعل کوچک	خانگی
LME	مشعل متوسط	نیمه صنعتی
LFL635	مشعل بزرگ	صنعتی حرفه‌ای

جمع‌بندی نهایی (نظر مهندسی)

اگر بخواهم فنی امتیاز بدهم:

معیار	امتیاز
ایمنی	10/10
دوام	10/10
دقت	9/10
قیمت	6/10
تکنولوژی	7/10

امتیاز کل: 8.5 از 10

**مقایسه رله الکترومکانیکی LFL1.635 با رله‌های الکترونیکی مشعل**

رله **LFL1.635** (و کل سری LFL1) یک کنترل‌باکس **الکترومکانیکی کلاسیک** است (موتور سنکرون + بادامک‌های مکانیکی + رله‌های داخلی). در مقابل، رله‌های الکترونیکی مدرن معمولاً مبتنی بر میکروپروسسور هستند (مثل سری‌های LME، LMO، LMV زیمنس، یا مدل‌های مشابه برندهای دیگر مانند Satronic، Honeywell و غیره).

### جدول مقایسه کلی

| ویژگی | LFL1.635 (الکترومکانیکی) | رله‌های الکترونیکی مدرن (مثل LME / LMV / مشابه) |

|---------------------------|--------------------------------------------------|-----------------------------------------------------|

| **فناوری** | الکترومکانیکی (موتور + بادامک + رله) | میکروپروسسوری / دیجیتال |

| **زمان‌بندی** | ثابت و سخت‌افزاری (بر اساس بادامک) | قابل برنامه‌ریزی و دقیق‌تر |

| **عملکرد پیوسته** | فقط متناوب (حداقل یک خاموشی کنترل‌شده هر ۲۴ ساعت) | بسیاری از مدل‌ها قابلیت کار مداوم دارند |

| **تشخیص خطا و عیب‌یابی** | نشانگر مکانیکی توالی + قفل ساده | کدهای چشمک‌زن LED، نمایشگر، لاگ خطا، تشخیص پیشرفته |

| **کنترل نسبت سوخت-هوا** | محدود (با اکچویتور دمپر مکانیکی) | پیشرفته (لینک‌لس، O₂ Trim، VSD فن، مدولاسیون دقیق) |

| **ایمنی و تست خودکار** | خوب و تأییدشده طبق EN 298 | معمولاً بالاتر (تست‌های مداوم، خودآزمایی مدار شعله) |

| **مصرف برق و اندازه** | حدود ۳٫۵ VA، نسبتاً بزرگ | معمولاً کمتر و جمع‌وجورتر |

| **عمر مفید و نگهداری** | بسیار مقاوم در محیط‌های صنعتی سخت، قطعات مکانیکی فرسایش دارند | عمر طولانی‌تر قطعات الکترونیکی، اما حساس‌تر به نویز و دما |

| **قیمت اولیه** | معمولاً ارزان‌تر (به‌خصوص دست‌دوم یا موجودی انبار) | گران‌تر |

| **سازگاری و جایگزینی** | پایه استاندارد قدیمی، قطعات یدکی فراوان | نیاز به سیم‌کشی یا پایه جدید در بسیاری موارد |

| **کاربرد اصلی** | مشعل‌های متوسط تا بزرگ گاز/گازوئیل/دوگانه (صنعتی قدیمی و فعلی) | مشعل‌های جدید، راندمان بالا، سیستم‌های هوشمند |

### مزایای LFL1.635 (الکترومکانیکی)

- **مقاومت بالا** در شرایط سخت صنعتی (لرزش، گردوغبار، نوسان ولتاژ).

- طراحی ساده و اثبات‌شده طی دهه‌ها.

- تعمیر و عیب‌یابی نسبتاً آسان برای تکنسین‌های باتجربه (با نشانگر مکانیکی توالی).

- هزینه اولیه پایین‌تر و قطعات یدکی در دسترس.

- مناسب سیستم‌های موجود که نیاز به تغییر اساسی ندارند.

### معایب LFL1.635

- زمان‌ها ثابت و انعطاف‌پذیر نیست.

- الزام خاموشی روزانه (intermittent operation).

- عیب‌یابی محدود (بدون کد خطا پیشرفته).

- کنترل نسبت سوخت-هوا دقیق نیست و در طول زمان ممکن است به خاطر لقی مکانیکی انحراف پیدا کند.

- قابلیت‌های ارتباطی و بهینه‌سازی مصرف انرژی ندارد.

### مزایای رله‌های الکترونیکی

- **دقت و انعطاف بالا**: زمان‌ها قابل تنظیم، مدولاسیون بهتر، امکان O₂ Trim و کنترل سرعت فن (صرفه‌جویی سوخت تا چند درصد).

- تشخیص خطای پیشرفته و نمایش وضعیت (کاهش زمان توقف).

- امکان کار مداوم در بسیاری مدل‌ها.

- ایمنی بالاتر با تست‌های خودکار و نظارت مداوم.

- سازگاری با سیستم‌های BMS و ارتباط با شبکه.

- راندمان بالاتر و کاهش آلایندگی.

### معایب رله‌های الکترونیکی

- قیمت بالاتر.

- حساسیت بیشتر به نویز الکتریکی، نوسان ولتاژ و شرایط محیطی نامناسب.

- نیاز به دانش فنی بیشتر برای تنظیم و برنامه‌نویسی.

- در برخی موارد سازگاری کامل با مشعل‌های قدیمی نیاز به تغییر سیم‌کشی یا اکچویتور دارد.

### جمع‌بندی و توصیه

- اگر مشعل شما **قدیمی** است، سیستم ساده است و بودجه محدود دارید → **LFL1.635** همچنان گزینه قابل‌اعتماد و اقتصادی است.

- اگر به دنبال **راندمان بالاتر، صرفه‌جویی انرژی، عیب‌یابی آسان و امکانات مدرن** هستید (به‌خصوص مشعل‌های مدوله‌شونده یا صنعتی بزرگ) → ارتقا به رله الکترونیکی (مثل سری LMV زیمنس برای ظرفیت‌های بالا یا LME برای ظرفیت‌های متوسط) توصیه می‌شود.

بسیاری از پروژه‌های retrofitting، LFLهای قدیمی را با LMV جایگزین می‌کنند تا کنترل لینک‌لس و بهینه‌سازی احتراق اضافه شود.

**تفاوت‌های اصلی سری LME و LMV زیمنس**

هر دو سری کنترلرهای الکترونیکی/میکروپروسسوری زیمنس برای مشعل‌ها هستند، اما سطح عملکرد، پیچیدگی و کاربرد آن‌ها کاملاً متفاوت است.

### خلاصه سریع
- **LME**: کنترلر مشعل (Burner Control / Sequence Controller) نسبتاً ساده تا متوسط. جانشین سری قدیمی LGB.
- **LMV**: سیستم مدیریت مشعل پیشرفته (Burner Management System – BMS) با کنترل نسبت سوخت-هوا (Fuel-Air Ratio Control) و قابلیت‌های لینک‌لس.

### جدول مقایسه کلیدی

| ویژگی | سری LME (مثل LME11، LME21، LME22، LME7) | سری LMV (مثل LMV2/3، LMV5/51/52) |
|----------------------------------|--------------------------------------------------------------|------------------------------------------------------------------|
| **نوع سیستم** | کنترلر توالی مشعل (Flame Safeguard + Sequencing) | سیستم کامل مدیریت مشعل (BMS + Ratio Control) |
| **ظرفیت معمول** | کوچک تا متوسط (تا حدود ۱–۲ مگاوات یا بیشتر در LME7) | متوسط تا خیلی بزرگ (چند مگاوات تا ده‌ها مگاوات) |
| **کنترل نسبت سوخت-هوا** | محدود یا ندارد (معمولاً با اکچویتور ساده یا مکانیکی) | پیشرفته و لینک‌لس (Parallel Positioning) – کنترل دقیق چندین اکچویتور |
| **تعداد اکچویتورها** | معمولاً ۱ یا ۲ (ساده) | تا ۲–۳ در LMV2/3 و تا ۴–۶ در LMV5 |
| **قابلیت مدولاسیون** | تک‌مرحله یا دو‌مرحله (High/Low) در بیشتر مدل‌ها | مدولاسیون کامل با منحنی‌های قابل برنامه‌ریزی (۹ نقطه یا بیشتر) |
| **O₂ Trim / بهینه‌سازی احتراق** | ندارد | دارد (به‌خصوص در LMV52) |
| **کنترل VSD (درایو سرعت متغیر فن)** | محدود یا ندارد | دارد (در بسیاری مدل‌ها) |
| **تست نشتی شیر گاز (Valve Proving)** | در برخی مدل‌ها (مثل LME7) | استاندارد و پیشرفته |
| **عیب‌یابی** | کدهای چشمک‌زن LED (Blink Codes) | نمایشگر پیشرفته (AZL)، لاگ خطا، نرم‌افزار PC، صدها کد خطا |
| **ارتباطات** | محدود (برخی مدل‌ها BCI یا ساده) | Modbus، رابط‌های پیشرفته، امکان اتصال به BMS ساختمان |
| **عملکرد مداوم** | بسیاری مدل‌ها intermittent (خاموشی دوره‌ای) | قابلیت کار مداوم در مدل‌های مناسب |
| **قیمت و پیچیدگی** | ارزان‌تر و ساده‌تر | گران‌تر و پیچیده‌تر |
| **کاربرد اصلی** | مشعل‌های کوچک/متوسط گاز یا روغن، دیگ‌های تجاری، هیترها | مشعل‌های صنعتی بزرگ، دیگ‌های بخار، فرآیندهای نیازمند راندمان بالا و آلایندگی کم |

### جزئیات بیشتر

**سری LME**
- طراحی برای جایگزینی LGBهای قدیمی.
- مدل‌های رایج: LME11 (تک‌مرحله)، LME21/22 (دو‌مرحله)، LME7 (پیشرفته‌تر با امکانات بیشتر).
- نظارت شعله با یونیزاسیون یا UV (QRA).
- مناسب مشعل‌هایی که نیاز به کنترل پیچیده نسبت سوخت-هوا ندارند.
- نصب و راه‌اندازی نسبتاً ساده، عیب‌یابی با کد چشمک‌زن.

**سری LMV**
- سیستم کامل لینک‌لس: اکچویتورهای سوخت و هوا به‌صورت الکترونیکی و مستقل کنترل می‌شوند (بدون میله و لینکاژ مکانیکی).
- زیرسری‌ها:
- **LMV2 / LMV3**: برای ظرفیت متوسط، جمع‌وجور، تا ۲ اکچویتور + VSD.
- **LMV5 (LMV51 / LMV52)**: پیشرفته‌ترین، تا چندین اکچویتور، O₂ Trim، کنترل بار داخلی، مناسب کاربردهای صنعتی سنگین و Low-NOx.
- دقت بسیار بالا در حفظ نسبت سوخت-هوا در تمام نقاط مدولاسیون → راندمان بالاتر و کاهش مصرف سوخت و آلایندگی.
- امکانات اضافی: کنترل بار (Load Controller)، FGR (بازگشت گاز دودکش)، و غیره.

### چه زمانی کدام را انتخاب کنیم؟
- **LME** را انتخاب کنید اگر:
- مشعل کوچک تا متوسط دارید.
- نیاز به مدولاسیون پیچیده یا O₂ Trim ندارید.
- بودجه محدود است و سیستم ساده می‌خواهید.
- جایگزینی مستقیم برای LGB یا کنترلرهای مشابه قدیمی.

- **LMV** را انتخاب کنید اگر:
- مشعل متوسط تا بزرگ یا صنعتی دارید.
- راندمان بالا، کاهش آلایندگی و صرفه‌جویی انرژی مهم است.
- می‌خواهید کنترل لینک‌لس دقیق داشته باشید.
- نیاز به امکانات پیشرفته مثل O₂ Trim، چند اکچویتور یا ارتباط با سیستم‌های بالاتر دارید.

**نکته عملی**: بسیاری از پروژه‌های retrofitting، کنترلرهای قدیمی مثل LFL یا LGB/LME را با LMV3 یا LMV5 جایگزین می‌کنند تا هم ایمنی بالاتر برود و هم مصرف انرژی کاهش یابد.

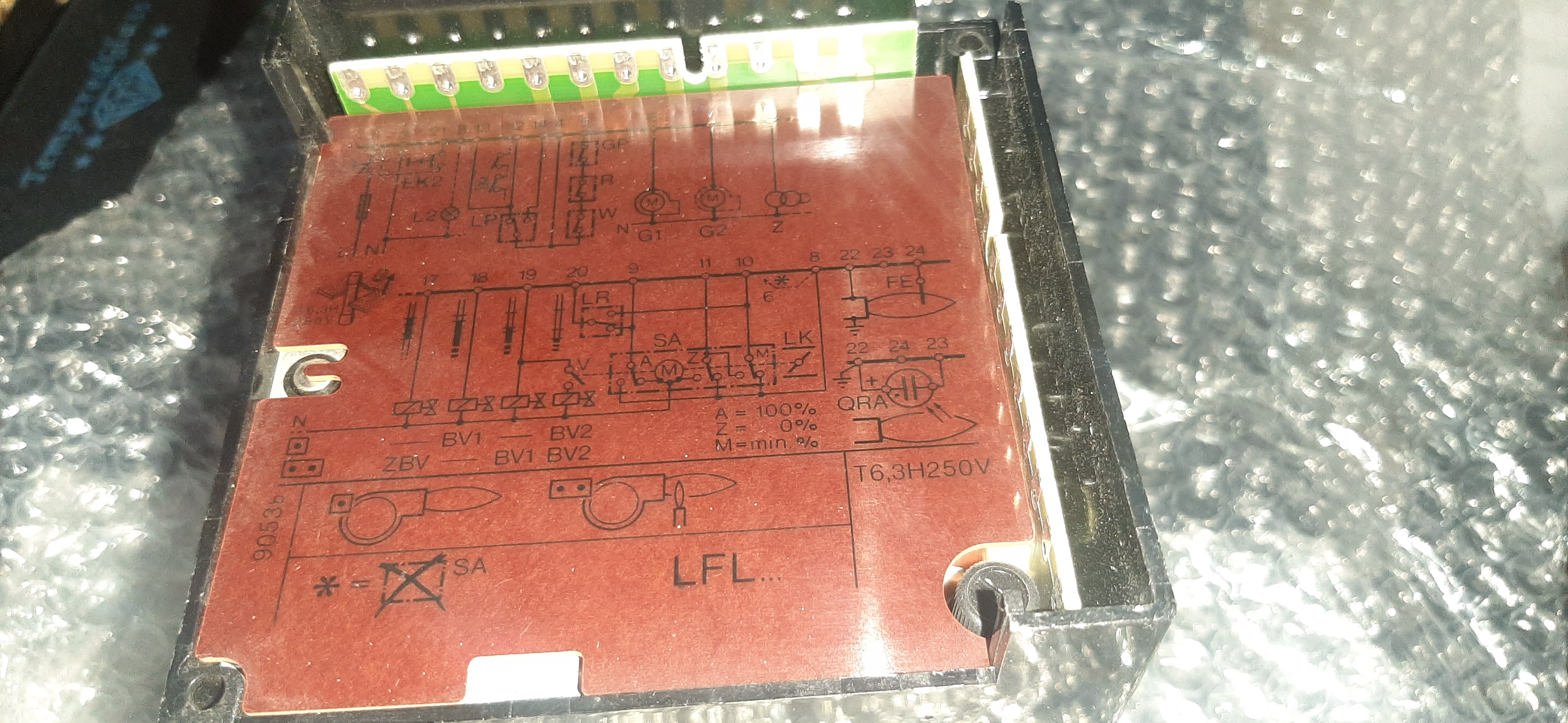

**نقشه سیم‌کشی رله LFL1.635 زیمنس**

رله LFL1.635 روی پایه پلاگین (مثل AGM410490550) نصب می‌شود و ۲۴ ترمینال دارد. نقشه اصلی اتصال در دیتاشیت رسمی زیمنس (CC1N7451) آمده است. در ادامه توضیح ترمینال‌ها و نکات مهم اتصال آورده شده است.

### ترمینال‌های اصلی و عملکرد آن‌ها

| ترمینال | عملکرد | توضیح |

|---------|--------|------|

| **1** | فاز (L / Line) | تغذیه اصلی (حداکثر ۵ A مداوم) – قبل از آن کلید اصلی، ترموستات ایمنی (SB) و فیوز قرار دهید |

| **2** | نول (N) | نول مشترک |

| **3** | آلارم (AL) | خروجی سیگنال خطا / قفل (حداکثر ۱ A) |

| **4 و ۵** | مدار محدودیت / استارت | اتصال ترموستات یا پرشر استارت (R) و سایر کنتاکت‌های سری |

| **۶ و ۷** | موتور فن / مشعل (M1 / M2) | خروجی موتور فن یا مشعل |

| **۸، ۹، ۱۰، ۱۱** | اکچویتور دمپر هوا (SA) | کنترل موقعیت دمپر (باز، حداقل، بسته) |

| **۱۲، ۱۳، ۱۴** | سوئیچ فشار هوا (LP) و اینترلاک هوا | نظارت فشار هوا |

| **۱۶** | ترانس جرقه (Z) | جرقه‌زن |

| **۱۷** | شیر سوخت پایلوت (ZBV / BV1) | شیر گاز پایلوت یا مرحله اول |

| **۱۸ و ۱۹** | شیر سوخت اصلی (BV1 / BV2 / BV3) | شیرهای اصلی سوخت |

| **۲۰** | اکچویتور یا خروجی کمکی | معمولاً برای دمپر یا آزادسازی مدولاسیون |

| **۲۱** | ریست خارجی (EK2) | دکمه ریست از راه دور |

| **۲۲، ۲۳، ۲۴** | آشکارساز شعله (QRA یا ION) | اتصال فتوسل UV یا الکترود یونیزاسیون |

### نکات مهم سیم‌کشی (طبق دیتاشیت زیمنس)

- **ترموستات ایمنی (SB)**: باید در مسیر فاز (ترمینال ۱) قرار گیرد و دستی ریست شود.

- **ریست از راه دور (EK2)**:

- بین ترمینال ۲۱ و ۳ → فقط ریست

- بین ترمینال ۲۱ و ۱ → ریست + خاموشی اضطراری از راه دور

- **نظارت فشار هوا (LP)**:

اگر سوئیچ فشار هوا ندارید، ترمینال ۴ را به ۱۲ و ترمینال ۶ را به ۱۴ وصل کنید (ترمینال ۱۳ استفاده نمی‌شود).

- **کنتاکت‌های سری**:

- ترمینال ۴ یا ۵: کنتاکت‌هایی که از شروع تا خاموشی کنترل‌شده باید بسته باشند

- ترمینال ۱۲: کنتاکت‌هایی که فقط هنگام استارت بسته باشند

- ترمینال ۱۴: کنتاکت‌هایی که از شروع پیش‌جرقه تا خاموشی باید بسته بمانند

- **شیرهای سوخت**: برای مشعل‌های دو مرحله‌ای، BV2 به‌جای BV3 وصل می‌شود. اتصال مستقیم به ترمینال ۲۰ فقط با شیر قطع اصلی مجاز است.

- **آشکارساز شعله**:

- QRA (UV): ترمینال‌های ۲۲–۲۳–۲۴

- یونیزاسیون (ION): مطابق دیاگرام

- **هشدار**: دکمه ریست (EK) را بیشتر از ۱۰ ثانیه فشار ندهید.

### منابع نقشه کامل

نقشه دقیق شماتیک در دیتاشیت رسمی زیمنس موجود است:

- جستجو کنید: **Siemens LFL1... Data Sheet CC1N7451**

- یا فایل‌های PDF موجود در سایت‌های manuals.plus، techritecontrols و مشابه.

نقشه بسته به نوع مشعل (جرقه مستقیم، پایلوت interrupted، مدوله‌شونده، دو مرحله‌ای) کمی تغییر می‌کند. همیشه به دیاگرام سازنده مشعل مراجعه کنید و نقشه ایمنی شیر قطع اصلی را رعایت کنید.

اگر نوع مشعل خاصی (گازی، دوگانه‌سوز، مدوله‌شونده و غیره) دارید یا نیاز به توضیح ترمینال خاصی دارید، بگویید تا جزئیات بیشتری ارائه کنم.

نتیجه نهایی

LFL635 یک رله بسیار قابل اعتماد، صنعتی و ایمن است که مخصوص مشعل‌های بزرگ طراحی شده. اگر سیستم شما صنعتی است، انتخاب عالی است.

اگر بخواهید، می‌توانم:

نقشه سیم‌بندی کامل LFL635
یا ترتیب عملکرد پایه‌ها (ترمینال‌ها)
را هم دقیق توضیح بدهم.
