کلید سه فاز
630امپر
کلید اتوماتیک کمپکت NSX630 اشنایدر (۳ پل، ۶۳۰ آمپر، موتوردار)
کلید NSX630 از سری ComPacT NSX شرکت Schneider Electric یک کلید اتوماتیک MCCB صنعتی است که برای حفاظت و قطع مدارهای قدرت تا 630 آمپر طراحی شده و نسخه موتوردار آن برای قطع و وصل از راه دور استفاده میشود.
مشخصات فنی اصلی NSX630 (۳ پل)
مشخصات پایه
- جریان نامی (In): 630 آمپر
- تعداد پل: 3 پل (3P)
- ولتاژ کاری (Ue): تا 690VAC
- فرکانس: 50/60Hz
- کاربرد: حفاظت خطوط توزیع و موتورهای صنعتی
قدرت قطع اتصال کوتاه (بسته به مدل)
مثلاً مدل NSX630N یا NSX630F:
- در 415VAC: حدود 36 تا 50kA
- در 690VAC: حدود 10kA
- مدلهای قویتر (NSX630R): تا 200kA در 415V
(این عدد خیلی مهمه و بسته به حرف N، F، R فرق میکنه)
واحد حفاظتی (Trip Unit)
معمولاً از نوع Micrologic الکترونیکی با امکانات:
- حفاظت اضافه بار (Long time – L)
- حفاظت اتصال کوتاه (Short time – S)
- حفاظت لحظهای (Instantaneous – I)
- حفاظت زمین (اختیاری – G)
و جریان قابل تنظیم مثلاً:
- تنظیم جریان از حدود 250 تا 630 آمپر
مشخصات مکانیکی
- عمر مکانیکی: حدود 15000 بار قطع و وصل
- وزن: حدود 6 کیلوگرم
- نصب روی صفحه تابلو
- قابل نصب افقی یا عمودی

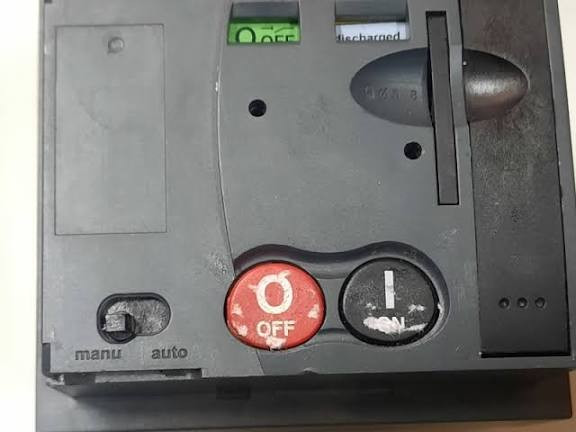

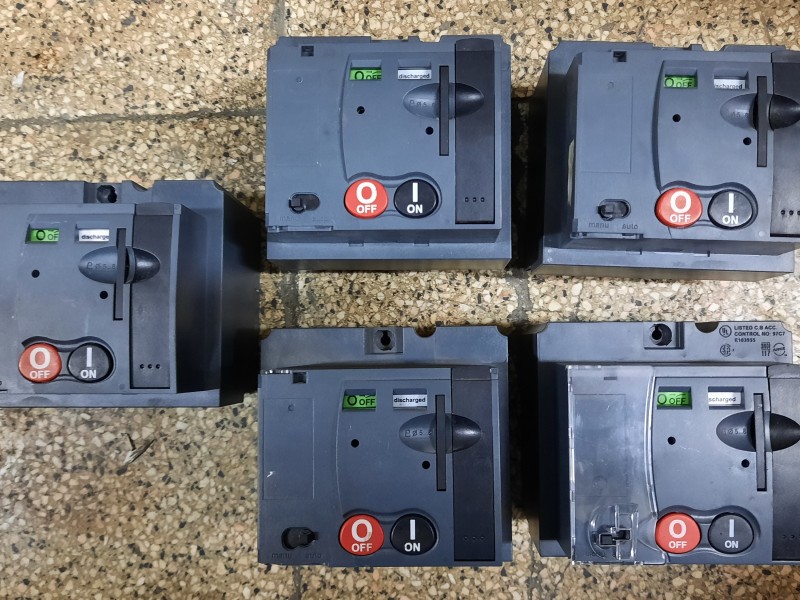

موتور اپراتور (Motorized)

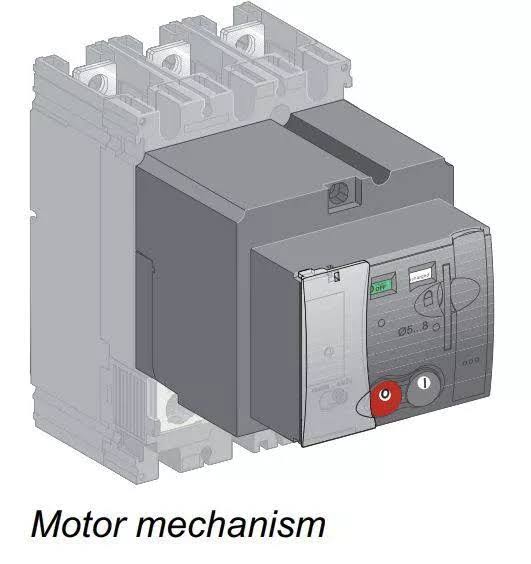

نسخه موتوردار دارای قطعه Motor operator است که امکان:
- قطع و وصل از راه دور
- کنترل توسط PLC
- استفاده در ATS یا تابلوهای هوشمند
را میدهد.
ولتاژ موتور معمولاً:
- 24VDC
- 48VDC
- 110VAC
- 220VAC
مزایا (نقد مثبت)
1. کیفیت بسیار بالا
- یکی از بهترین MCCBهای دنیا
- طول عمر زیاد
2. حفاظت بسیار دقیق
- Trip unit دیجیتال و قابل تنظیم
- حفاظت کامل موتور و کابل
3. مناسب برای اتوماسیون
- امکان نصب موتور
- امکان نصب:
- شنت تریپ
- آندر ولتاژ
- کنتاکت کمکی
- ماژول ارتباطی
4. قدرت قطع بالا
- مناسب برای تابلوهای اصلی و ورودی برق
معایب
1. قیمت بالا
- نسبت به برندهای چینی گرانتر
2. نیاز به تنظیم صحیح
- اگر تنظیم Micrologic اشتباه باشد، عملکرد درست ندارد
3. موتور اپراتور قیمت جدا دارد
کاربردهای صنعتی اصلی
- ورودی تابلو MCC
- ورودی تابلو اصلی کارخانه
- حفاظت ژنراتور
- حفاظت موتورهای بزرگ
- سیستم ATS
جمعبندی مهندسی (نظر واقعی صنعتی)
NSX630 یکی از بهترین MCCBهای صنعتی است. اگر اصل باشد:
- بسیار مطمئن
- دقیق
- مناسب پروژههای صنعتی سنگین
برای تابلوهای صنعتی حرفهای کاملاً توصیه میشود.
اگر خواستی، میتوانم بگویم:
- تنظیمات مناسب برای موتور 250kW
- NSX630N و NSX630F و NSX630R
