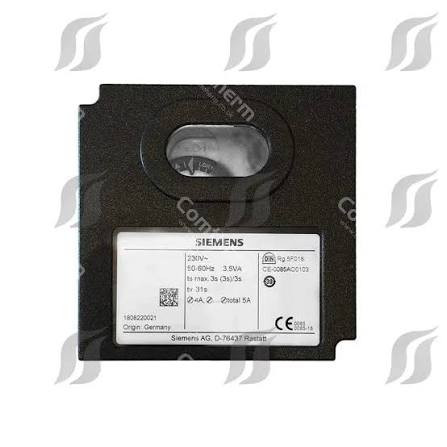

بررسی رله مشعل زیمنس LFL335

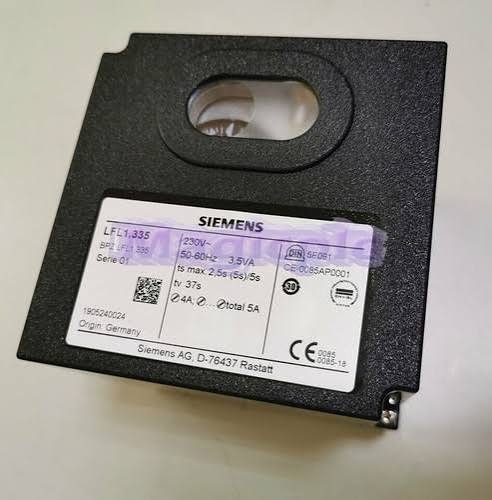

رله Siemens مدل LFL1.335 (معروف به LFL335) یکی از حرفه‌ای‌ترین رله‌های کنترل مشعل برای مشعل‌های صنعتی گاز، گازوئیل و دوگانه‌سوز است. این رله در بویلرها، کوره‌ها، دیگ بخار و مشعل‌های ظرفیت متوسط تا بالا استفاده می‌شود.

مشخصات فنی اصلی LFL335

• ولتاژ تغذیه:
  220–240VAC یا 110VAC (بسته به مدل)

• نوع کاربرد:
  مشعل‌های

  • گازی
  • گازوئیلی
  • دوگانه‌سوز

• زمان پیش‌تهویه (Pre-purge):
  حدود 37 ثانیه

• توان مصرفی:
  حدود 3.5VA

• دمای کاری:
  -20 تا +60 درجه سانتی‌گراد

• درجه حفاظت:
  IP40

• وزن:
  حدود 1 کیلوگرم

وظایف و عملکرد اصلی

این رله یک کنترلر کامل توالی مشعل (Burner Sequencer) است و وظایف زیر را انجام می‌دهد:

1. کنترل کامل استارت مشعل

ترتیب اتوماتیک:

1. روشن شدن فن
2. پیش تهویه
3. جرقه‌زنی
4. باز شدن شیر سوخت
5. تشکیل شعله

2. کنترل ایمنی شعله

• تشخیص شعله با:
  • UV sensor
  • یا میله یونیزاسیون

در صورت نبود شعله:

• بلافاصله شیر سوخت را قطع می‌کند
• سیستم را Lockout می‌کند

3. نظارت کامل بر مراحل مشعل

کنترل موارد زیر:

• فن
• دمپر هوا
• جرقه زن
• شیر سوخت
• تایم‌های ایمنی

4. Lockout (قفل ایمنی)

اگر هرکدام از موارد زیر رخ دهد:

• شعله تشکیل نشود
• شعله قطع شود
• سنسور خراب باشد

→ رله در حالت LOCK می‌رود و نیاز به RESET دستی دارد.

مزایا

✔ بسیار قابل اعتماد
✔ مناسب مشعل‌های صنعتی سنگین
✔ ایمنی بالا
✔ مقاوم در شرایط صنعتی
✔ دارای تایمرهای ایمنی دقیق

معایب

✖ قیمت بالا
✖ الکترومکانیکی (قدیمی‌تر نسبت به سری LME)
✖ نیاز به پایه مخصوص

کاربردهای صنعتی

استفاده در:

• دیگ بخار
• بویلر صنعتی
• کوره صنعتی
• مشعل کارخانه‌ها
• هیترهای صنعتی

تفاوت LFL335 با مدل‌های جدیدتر

جمع‌بندی (نظر فنی)

LFL335 یک رله:

• بسیار صنعتی
• بسیار قابل اعتماد
• مناسب مشعل‌های متوسط تا بزرگ

اما اگر سیستم جدید طراحی می‌کنید، سری LME بهتر است.

اگر بخواهید، می‌توانم:

• نقشه سیم‌بندی کامل LFL335 پشت خود رله نمایش داده شده
