PLC DVP 16ES2

به‌مدت 10s پردازش کرد



بله. حالا که مدل را Delta DVP-16ES2 مشخص کردیم، این PLC را از نظر توانایی، کاربرد، مزایا و محدودیت‌ها بررسی کنیم.



1. مشخصات اصلی DVP-16ES2



مدل DVP-16ES2 یک PLC کوچک و صنعتی برای کنترل ترتیبی، ماشین‌آلات، تابلو برق و اتوماسیون است. خود Delta آن را PLC اقتصادی و کاربردی برای کنترل‌های پایه معرفی می‌کند.



مشخصه DVP-16ES2



تعداد I/O داخلی 16 نقطه

ورودی دیجیتال 8 عدد

خروجی دیجیتال 8 عدد

ورودی دیجیتال 24VDC

تغذیه PLC 100 تا 240VAC

حافظه برنامه حدود 16K Steps

حافظه داده حدود 10K Words

RS-232 1 پورت

RS-485 2 پورت

Modbus پشتیبانی می‌کند

RTC دارد

ورودی High-Speed دارد

توسعه I/O دارد

برنامه‌نویسی Ladder / SFC / Instruction List

ساختار برنامه Stored Program / Cyclic Scan





Delta برای سری ES2 ظرفیت برنامه 16K steps، حافظه داده 10K words و سه پورت ارتباطی مستقل را اعلام کرده است.





---



2. ورودی‌های دیجیتال



در مدل 16 نقطه‌ای:



X0 تا X7 = 8 ورودی دیجیتال



ورودی‌ها:



24VDC



جریان ورودی حدود 5mA



قابلیت Sink و Source



X0 تا X3 ورودی‌های سریع‌تر هستند.





طبق مشخصات Delta، ورودی‌های X0 تا X3 تا 100kHz و X4 تا X7 تا 10kHz را پشتیبانی می‌کنند.



بنابراین برای چیزهایی مثل:



سنسور القایی



لیمیت‌سوئیچ



شستی



فلوسوئیچ



انکودر



پالس متر



سنسور سرعت





مناسب است.





---



3. خروجی‌ها



اینجا یک نکته مهم وجود دارد.



DVP-16ES2 در دو نسخه اصلی دیده می‌شود:



DVP16ES200R



خروجی Relay



DVP16ES200T



خروجی Transistor



هر دو:



8 ورودی + 8 خروجی



هستند.

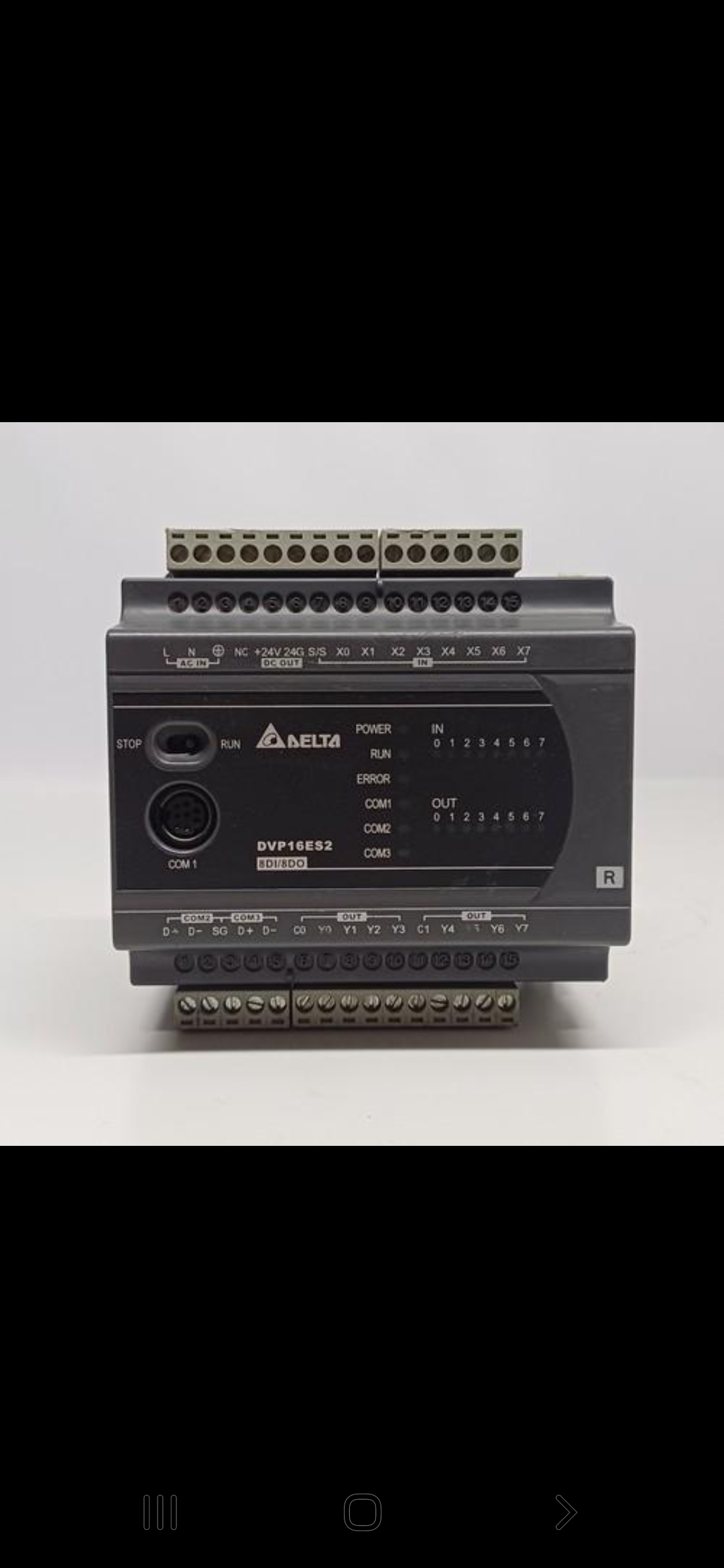

عکس شما برای تشخیص قطعی R یا T کمی تار است؛ اگر یک عکس نزدیک از نوشته کامل مدل بفرستید، می‌توانم دقیق بگویم کدام نسخه است.





---



4. ارتباطات؛ یکی از نقاط قوت بزرگ این PLC



این PLC برای ارتباط با تجهیزات دیگر بسیار خوب است.



دارای:



RS-232 × 1



و



RS-485 × 2



است و پورت‌ها می‌توانند به‌صورت مستقل Master/Slave کار کنند.



یعنی مثلاً می‌توانی:



PLC

 │

 ├── RS232 → کامپیوتر / HMI

 │

 ├── RS485 → اینورتر

 │

 └── RS485 → سنسور / PLC دیگر



را داشته باشی.



و از Modbus RTU/ASCII برای ارتباط استفاده کنی.



این برای پروژه‌هایی که تو انجام می‌دهی، مزیت خیلی مهمی است.





---



5. کنترل اینورتر



یکی از قابلیت‌های خوب ES2، دستورات مخصوص ارتباط با درایوهای Delta است.



می‌توان PLC را برای کنترل:



RUN



STOP



Forward



Reverse



تغییر فرکانس



کنترل سرعت





به اینورتر متصل کرد. Delta این قابلیت را به‌عنوان یکی از امکانات ES2 معرفی کرده است.





---



6. تایمر و کانتر



PLC برای کنترل‌های صنعتی معمولی امکانات زیادی دارد:



Timer



Counter



High-speed Counter



Interrupt



مقایسه



محاسبات



انتقال داده



عملیات ریاضی



عملیات منطقی





و شمارنده‌های سرعت بالا برای ورودی‌های اختصاصی دارد.





---



7. کنترل PID



برای کاربردهای صنعتی، امکان پیاده‌سازی کنترل‌های PID وجود دارد.



مثلاً:



دمای مطلوب

     ↓

   SETPOINT

     ↓

    PLC

     ↓

   PID

     ↓

هیتر / شیر / اینورتر

     ↑

   سنسور



برای سیستم‌هایی مثل:



دما



فشار



سرعت



سطح



دبی





قابل استفاده است.



اما نکته مهم:



ES2 خودش ورودی آنالوگ داخلی ندارد.



برای 4–20mA یا 0–10V باید ماژول آنالوگ جداگانه اضافه شود.



این تفاوت مهمی با EX2 است؛ EX2 دارای 4AI و 2AO داخلی است، در حالی که ES2 این قابلیت را داخلی ندارد.





---



8. قابلیت توسعه



این PLC فقط به 16 ورودی/خروجی محدود نمی‌شود.



می‌توان ماژول‌های توسعه و Special I/O به آن اضافه کرد و سیستم را بزرگ‌تر کرد. Delta برای این خانواده امکان اتصال چندین ماژول توسعه را مشخص کرده است.



مثلاً:



DVP-16ES2

     │

     ├── Digital Expansion

     │

     ├── Analog Input

     │

     ├── Analog Output

     │

     ├── Temperature Module

     │

     └── Communication Module





---



9. RTC



PLC دارای Real Time Clock است.



یعنی می‌توان برنامه را بر اساس:



ساعت



دقیقه



روز



تاریخ



هفته





اجرا کرد.



مثلاً:



08:00 → روشن شدن سیستم

12:00 → خاموشی

18:00 → روشن شدن

جمعه → حالت خاص





---



10. مزایای DVP-16ES2



⭐ 1. قیمت مناسب



برای تابلوهای کنترل معمولی اقتصادی است.



⭐ 2. ارتباطات بسیار خوب



وجود RS232 + دو RS485 برای یک PLC کوچک مزیت بزرگی است.



⭐ 3. سرعت مناسب



برای بسیاری از ماشین‌آلات و سیستم‌های صنعتی کاملاً کافی است.



⭐ 4. ورودی High-Speed



X0 تا X3 تا 100kHz می‌توانند برای کاربردهای پالس و سرعت استفاده شوند.



⭐ 5. قابل توسعه



در صورت افزایش نیاز، می‌توان ماژول اضافه کرد.



⭐ 6. نرم‌افزار و برنامه‌نویسی صنعتی



Ladder آن برای تکنسین‌های برق صنعتی نسبتاً ساده و قابل فهم است.



⭐ 7. مناسب کار دائم



برخلاف Arduino، این قطعه اساساً برای کار صنعتی و تابلو کنترل طراحی شده است.





---



11. معایب



❌ 1. آنالوگ داخلی ندارد



این بزرگ‌ترین محدودیت برای پروژه‌های فرایندی است.



مثلاً برای:



Pressure 4–20mA



باید کارت Analog اضافه کنی.





---



❌ 2. فقط 8 ورودی و 8 خروجی داخلی



برای یک دستگاه کوچک خوب است، ولی برای سیستم بزرگ سریعاً به Expansion نیاز پیدا می‌کنی.





---



❌ 3. خروجی Relay در نسخه R محدودیت سرعت دارد



اگر PLC شما DVP16ES200R باشد، خروجی‌های رله‌ای برای:



کنتاکتور



شیر برقی



چراغ



رله



فرمان ON/OFF





عالی هستند.



ولی برای:



PWM سریع



پالس موتور



Stepper



Servo





نسخه Transistor (T) مناسب‌تر است.





---



❌ 4. برای کنترل Motion حرفه‌ای محدود است



برای ماشین‌های چندمحوره و سرووهای پیشرفته، PLCهای سری بالاتر Delta گزینه مناسب‌تری هستند.





---



❌ 5. Ethernet داخلی ندارد



برای ارتباط Ethernet مستقیم، بسته به مدل و نیاز، باید از ماژول/راهکار ارتباطی مناسب استفاده شود.





---





صنعتی ⭐⭐⭐⭐⭐ ⭐⭐

ورودی 24V صنعتی ✅ ❌ مستقیم

خروجی صنعتی ✅ ❌ مستقیم

Ladder ✅ ❌

RS485 ✅ نیاز به ماژول

Modbus ✅ با برنامه

RTC ✅ نیاز به ماژول/راهکار

آنالوگ ❌ داخلی ✅

سرعت برنامه‌نویسی خوب بسیار خوب

انعطاف نرم‌افزاری متوسط بسیار زیاد

تحمل محیط صنعتی بهتر ضعیف‌تر

کنترل ماشین عالی متوسط





نتیجه



اگر بخواهم خیلی خلاصه بگویم:



DVP-16ES2 یک PLC صنعتی کوچک، قابل اعتماد و بسیار مناسب برای کنترل ماشین و تابلو است.



اما نقطه ضعف اصلی آن برای پروژه‌های تو این است که 4–20mA و 0–10V را به‌صورت داخلی ندارد؛ بنابراین اگر بخواهی مثلاً سه سنسور فشار 4–20mA و یک سنسور دما را به آن وصل کنی، باید ماژول آنالوگ مناسب به آن اضافه کنیم.



و یک نکته مهم دیگر: اگر روی PLC شما واقعاً DVP16ES200R باشد، خروجی‌ها رله‌ای هستند؛ اگر DVP16ES200T باشد، ترانزیستوری‌اند. این موضوع برای انتخاب نحوه سیم‌بندی و مخصوصاً PWM بسیار مهم است.
